计算机网络：自顶向下方法（第五版&第七版）学习笔记，第三章运输层

本章逻辑：概述-三个原理-UDP和TCP原理

概述

  • 运输层为进程提供逻辑通信（logic communication），网络层为主机提供逻辑通信

  • 运输层协议在主机中实现，将进程的报文转化曾报文段（segment）

  • 网络层仅作用于运输层报文段的网络层字段而不检查，接收时网络层提取运输层报文段转交运输层

  • 运输层提供的服务受限于网络层提供的服务（如时延带宽等），但运输层可以提供网络层提供不了的服务（如安全、数据可靠等）

  • 网络层协议IP，尽力而为交付（best-effort delivery service）不保证交付，是不可靠服务（unreliable service）

  • 运输层协议的基本服务

    • 将网络层的传输服务扩展到进程间的传输，这种“扩展”叫多路复用（multiplexing）和多路分解（demultiplexing）
    • 差错检查（error checking）

  • 差错检查是一个端到端原则（end-end principle）：这种功能必须基于端到端实现，在较低级别设置这种功能无价值/冗余

  • TCP还提供：可靠数据传输、拥塞控制

多路复用（multiplexing）和多路分解（demultiplexing）

  • 多路分解（demultiplexing）：将运输层报文段的数据交付到正确的socket，即检查目的端口号并定向到对应socket
  • 多路复用（multiplexing）：从socket中收集数据并封装首部信息生成报文段，并传到网络层
    • socket有唯一标识符（端口号）
    • 报文段有特殊字段指示需要交付到的socket，至少包括源端口号字段（source port number field）、目的端口号字段（destination port number field）
  • 分类为无连接（connectionless）（如UDP）、面向连接（connection-oriented）（如TCP），socket的标识分别为二元组（目的IP、目的端口号）、四元组（源IP，源port，目的IP，目的port）

可靠数据传输（Reliable Data Transfer）

  • 可靠数据传输协议（Reliable Data Transfer Protocol）
  • 用有限状态自动机FSM（finite state machines）说明发送方/接收方
  • （？？？）ARQ（Automatic Repeat Request，自动重传请求协议）

rdt1.0：完全可靠信道

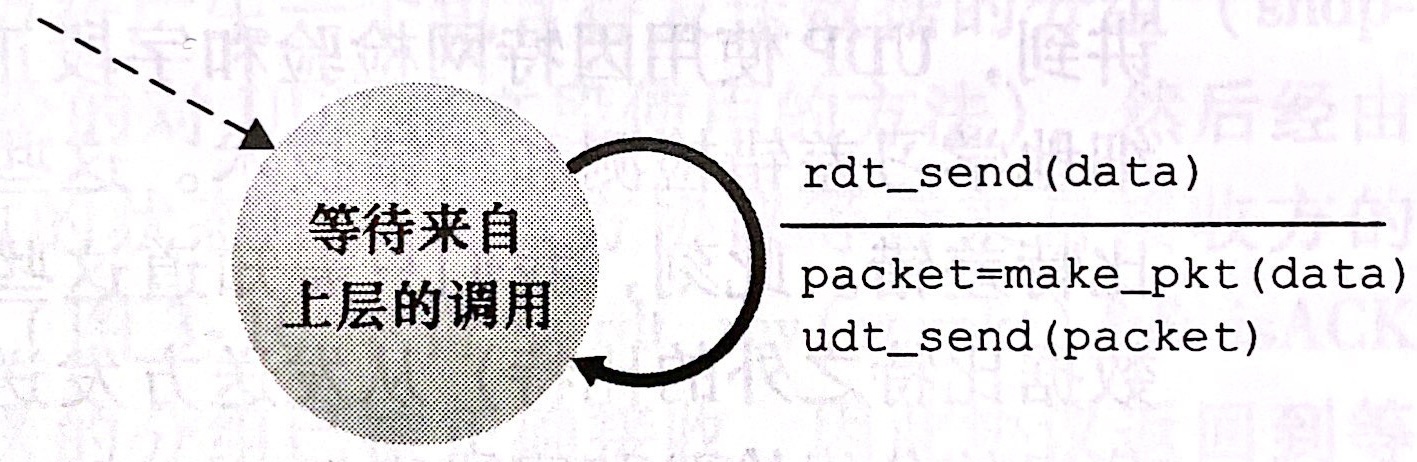

发送方

接收到数据后，制作package并发送

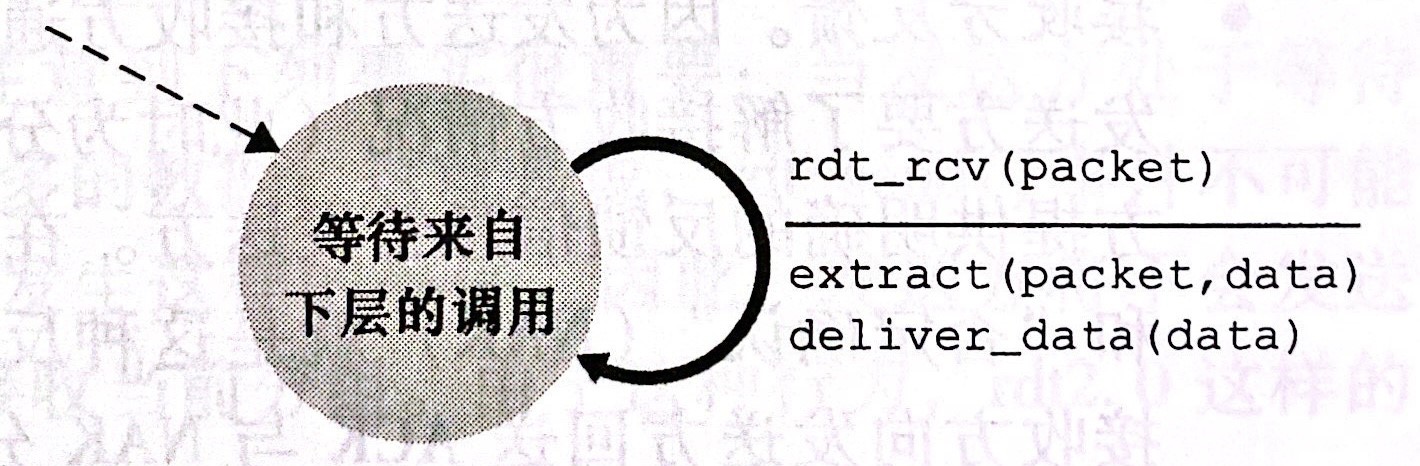

接收方

接收到数据后，解析并发送给上层

rdt2.0：考虑比特受损

  • 有肯定确认（positive acknowledgement）、否定确认（negative acknowledgement）
  • 又称自动重传请求（Automatic Repeat reQuest）协议，需要差错检测、接收方反馈、重传

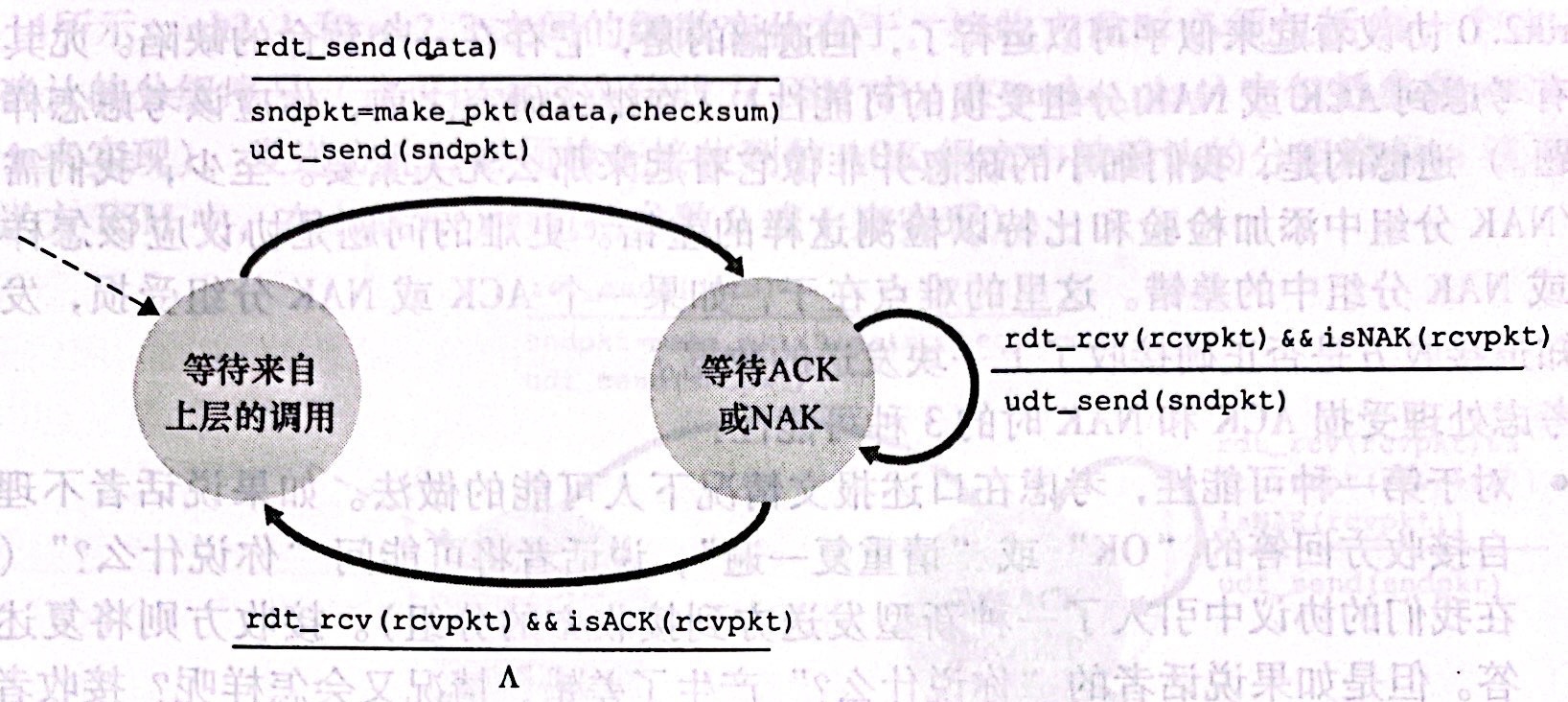

发送方

  • 收到上层数据，制作package（包括检验码）并发送
  • 开始等待，若接收到数据并发现是个NAK，重新发送；否则等待上层数据

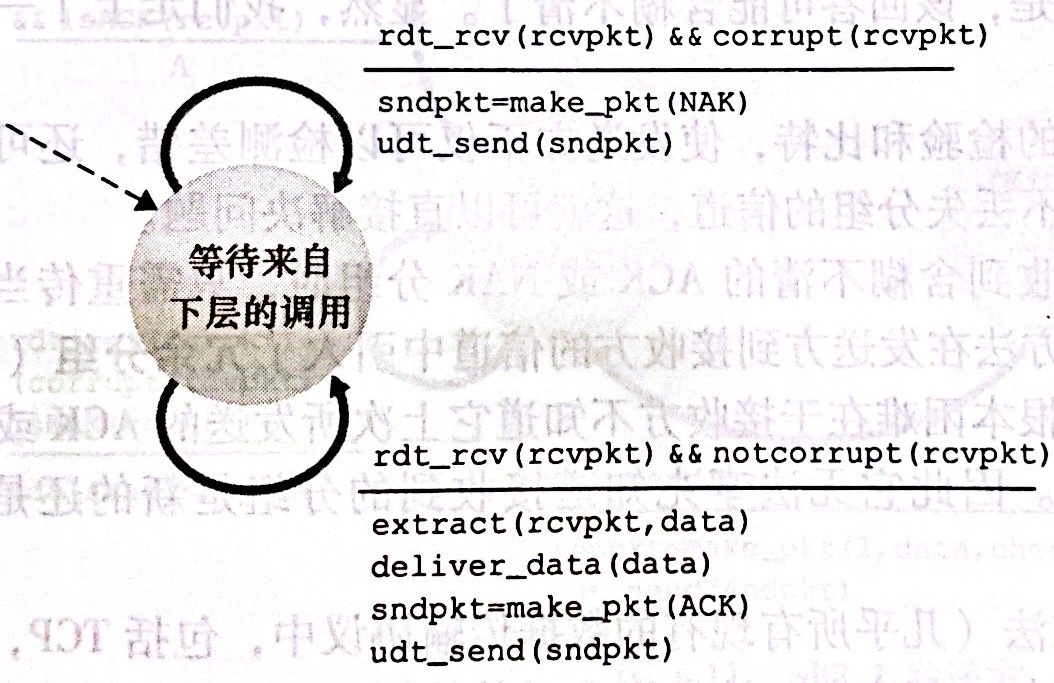

接收方

接收到数据，如果损坏就发送NAK，否则把数据给上层并发送ACK

rdt2.1、2.2：考虑ACK和NAK损坏

  • 引入分组序号（sequence number），1比特

  • 2.2利用可能出现的冗余（duplicate）ACK代替NAK

  • 发送方：

    • 发送的序号为0或1，因此两个等待上方数据状态有01两种，等待确认信号的状态也有01两种
    • 等待确认时只有不损坏且序号正确才能转换状态去等待上层数据
    • 2.2去掉NAK后，等待确认时要确认是序号对应的ACK
.JPG)
  • 接收方：
    • 接收的序号为0或1，因此两个等待下方接收数据状态有01两种
    • 2.1中如果损坏发回NAK，如果没损坏但序号不对发送上一序号的ACK
    • 上述冗余ACK引出2.2的处理，不管损坏还是序号错，都发送上一序号的ACK
    • 但是不明白为什么2.1发送的是NAK/ACK和checksum，难道不该发01嘛
.JPG)

rdt3.0：考虑比特受损&丢包

  • 引入倒计数定时器（countdown timer）

发送方

  • 发送数据后启动定时器
  • 等待确认时同时响应定时器终止，重新发送包并重启定时器
  • 收到正确的确认后关闭定时器，等待接收上层的下一状态数据
  • 等待上层数据时接收冗余数据分组（可能因为时延被接收方当作ACK丢包并重发），不做处理
.JPG)

接收方（同rdt2.2）

流水线：GBN（回退N步）

  • 上述均为停等协议，对信道（channel）的利用率（utilization）太低，引入流水线传输，不等确认便开始下一个包的发送，需要加序号和缓存（未按序接收的）

  • GBN引入窗口长度限制发送方流水线发送的分组，又称滑动窗口协议（sliding-window protocol）

    • base，基序号，是窗口最前，是最早未确认分组的序号
    • N，窗口长度，整个窗口为[base,base+N−1][base,base+N-1]，窗口内，要么包没确认，要么没发送
    • nextseqnum，下一个序号，是窗口未发送的包的开始序号，即[base,nextseqnum−1][base,nextseqnum-1] 这段都是未确认的，[nextseqnum,base+N−1][nextseqnum,base+N-1] 是未发送的

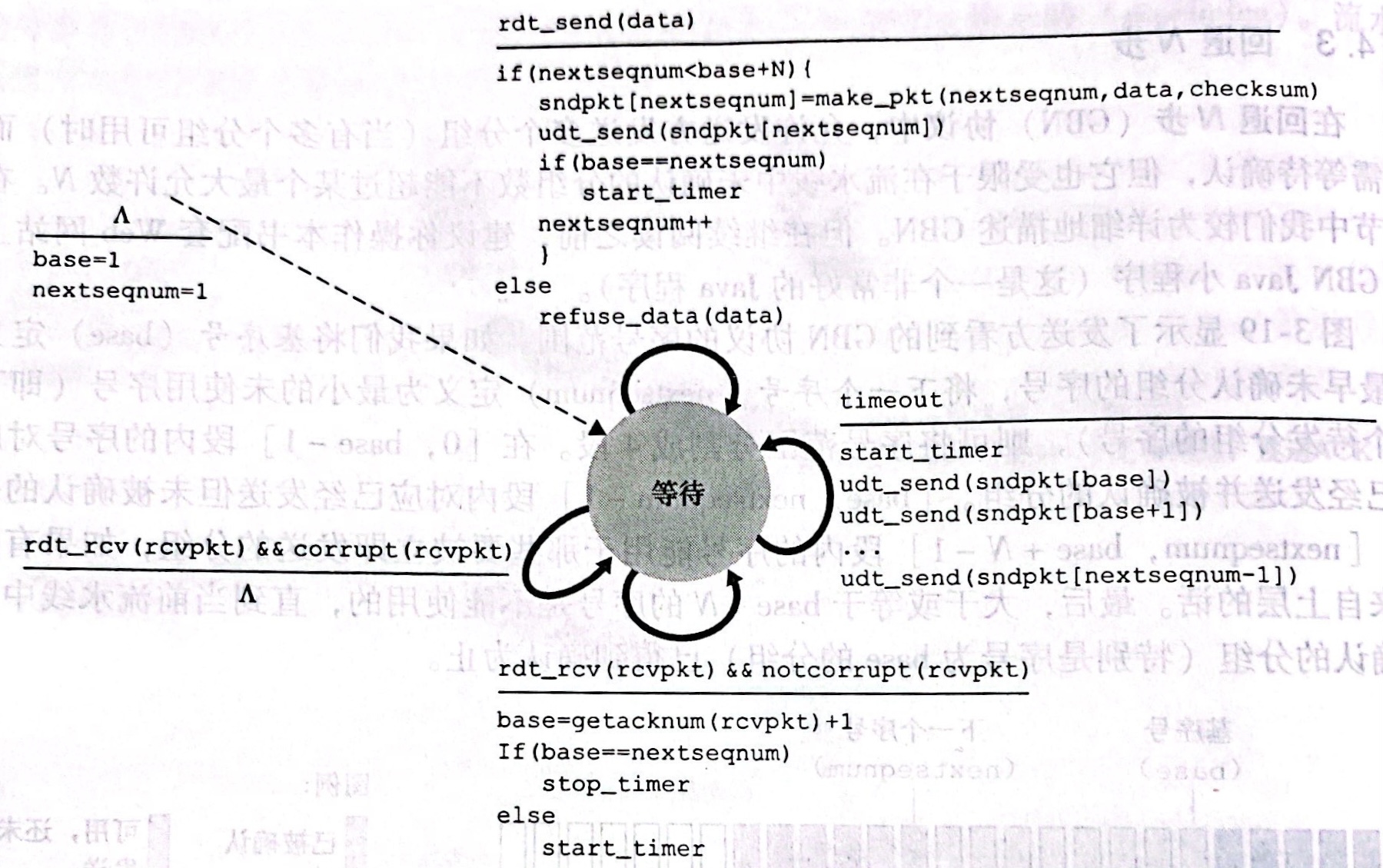

发送方

  • 起始base=nextseqnum=1，发送方仅有一个状态
  • 收到上层的数据包，在窗口未满时不断发送包并更新nextseqnum，窗口满了则向上层拒绝数据（或缓存）
    • 发送包时若是窗口最前端，启动定时器
  • 定时器到期重新发送[base,nextseqnum−1][base,nextseqnum-1] 的所有包
  • 收到损坏数据不予理会，收到正确数据窗口移动（根据收到的ACK更新base），如果窗口内已经没有需要发送的包，停止定时器，否则重启定时器，这是一种累积确认（cumulative acknowledgement）

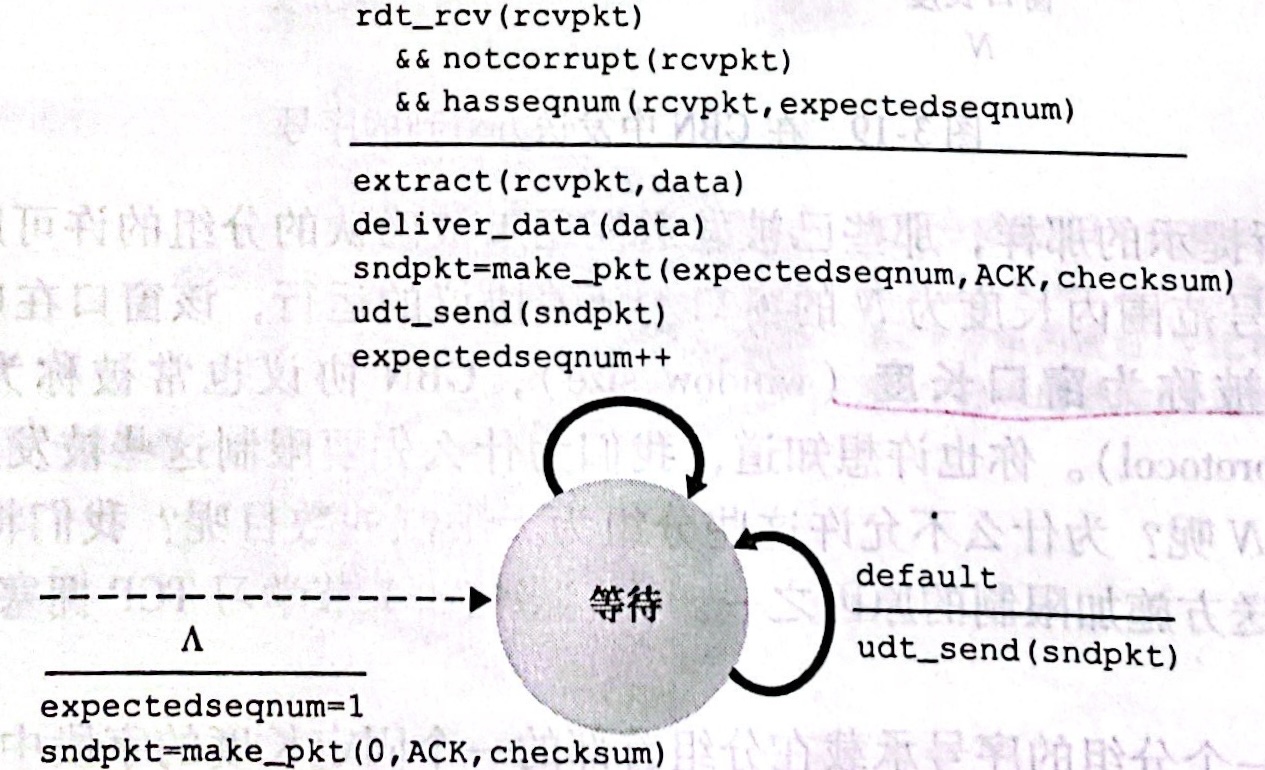

接收方

  • 只按序接收，只维护expectedseqnum
  • 注意区分expectedseqnum和ACK的确认值

流水线：选择重传（SR）

  • Selective Repeat

  • 为解决GBN的大量重传，接收方引入窗口和对应缓存

发送方

  • base改为sendbase，窗口不同处在于[sendbase,nextseqnum−1][sendbase,nextseqnum-1] 间可能有已经确认的包
  • 每个分组有自己的逻辑定时器，可用单个硬件定时器模拟多个逻辑定时器
  • 收到ACK后如果在窗口内则标记接收，如果是sendbase则更新sendbase至未确认的最小分组
  • 其他与GBN类似

接收方

  • 维护一个窗口
  • 接收窗口内的失序分组，缓存至前序分组都被收到，一批分组按序交给上层
  • 接收到窗口之前的分组，重新确认那个分组
  • 重新确认的存在表明接受和发送方窗口不一定是一致的，最坏情况是两个窗口完全错开，因此窗口长度≤序号空间大小/2窗口长度\leq 序号空间大小/2

拥塞控制（Congestion Control）

  • 区分流量控制：拥塞控制侧重网络环境通过控制发送方减轻网络负担，流量控制侧重接收端控制发送方不会overflow对面的缓存
  • 表现：丢包、长时延

三种情况研究拥塞的影响

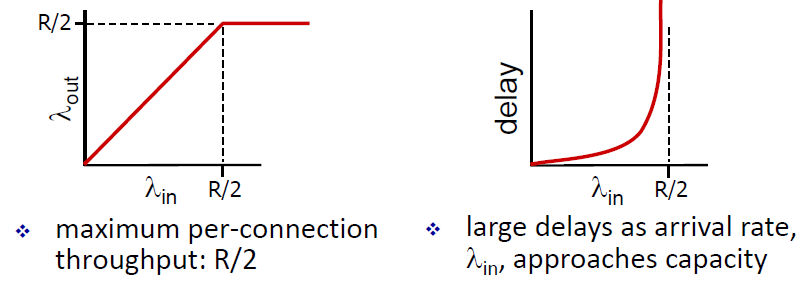

情况1：2v2，1无穷缓存路由器

  • λin\lambda_{in} 发送速率，λout\lambda_{out} 接收速率，链路容量RR
  • 分组速率接近容量时时延巨大，缓冲区再大也不能解决实质问题

情况2：2v2，1有限缓存路由器

  • λin\lambda_{in} 应用层发送速率，λin′\lambda_{in}' 运输层发送速率（包含重传）（又称供给载荷offered load），λout\lambda_{out} 接收速率，链路容量RR

路由器有空间才发送

路由器没空间丢包，仅确认丢包后重发

  • 发送方重传补偿因缓存不足丢失的分组，加重了阻塞

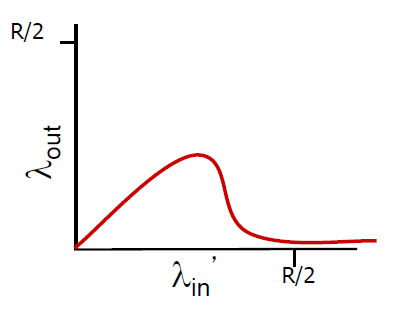

  • 随λin′\lambda_{in}' 增加λout\lambda_{out} 会趋近于R/2R/2

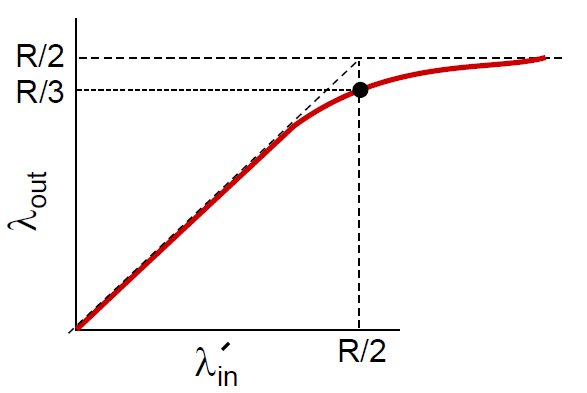

实际：路由器可能重传未丢失分组

  • 大时延带来的不必要重传会使得路由器链路转发不必要的分组副本

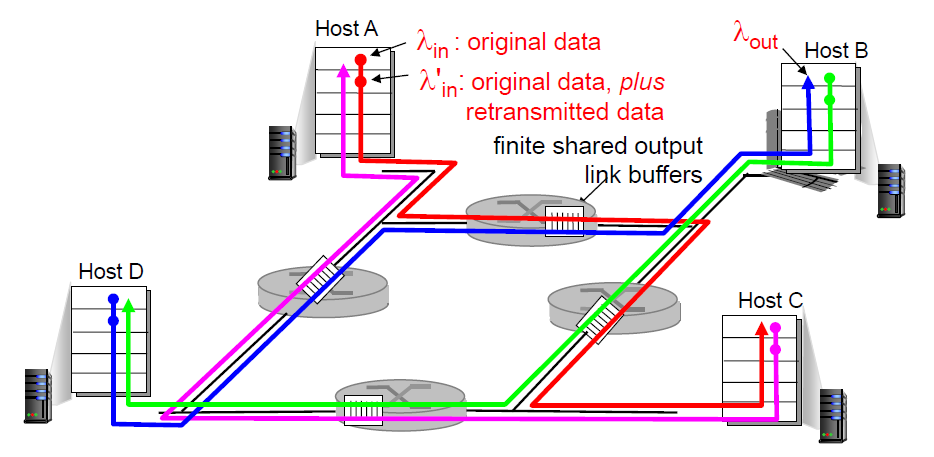

情况3：4主机4路由器两跳路径

一个主机（A）的速率增加会导致D到B的吞吐量趋于0

  • 丢包时上游传输的带宽努力都白费了

拥塞控制方法

  • 端到端拥塞控制（end-end）：端系统只能观察网络行为得知拥塞（丢包loss、时延delay），无明确显式信息，TCP自行判断与处理

  • 网络辅助（network-assisted）的拥塞控制：路由器向发送方提供显式反馈信息，比如简单就一个比特，或是复杂的指示最大主机发送速率

UDP

  • 用户数据报协议，User Datagram Protocol

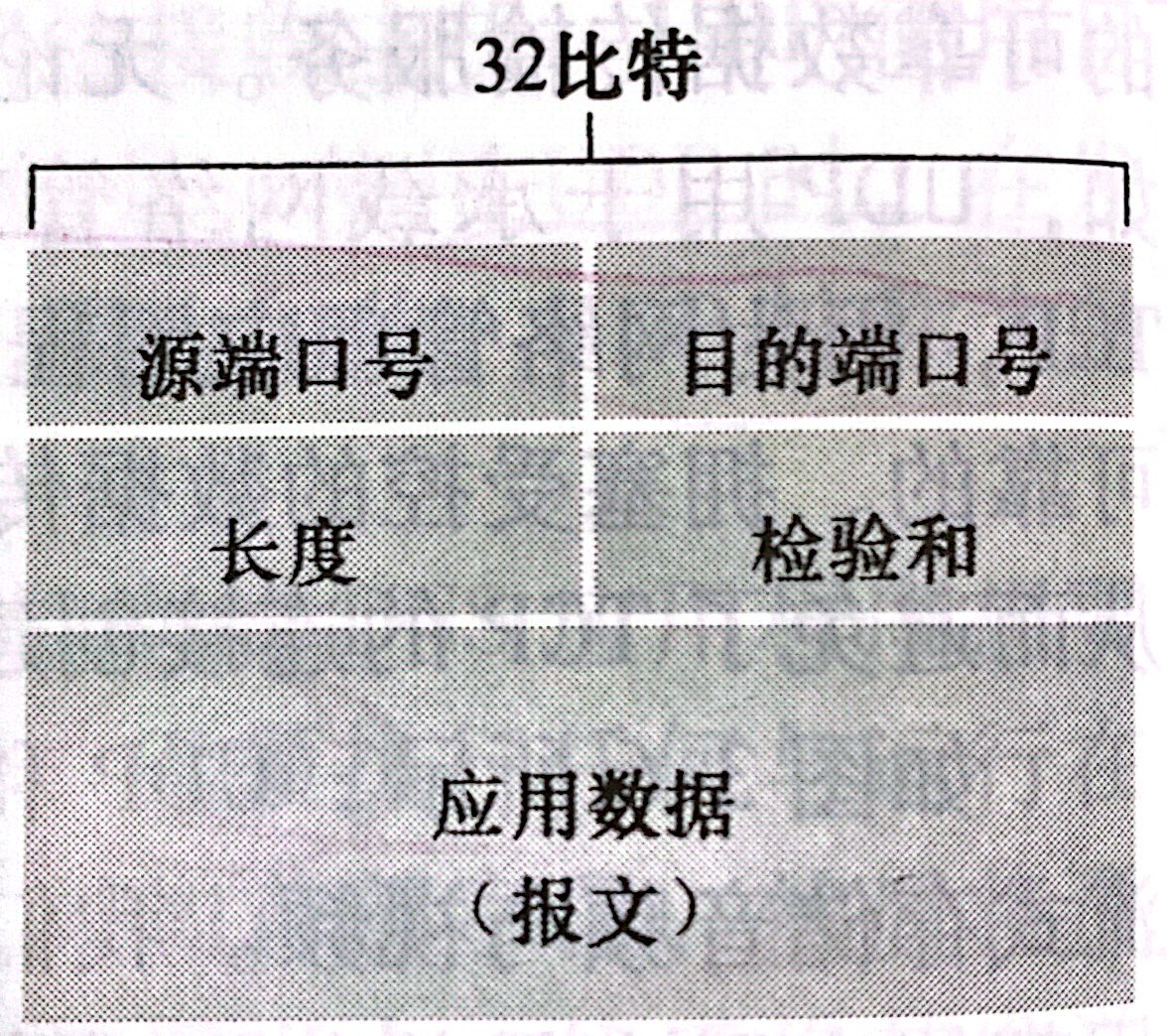

报文格式

应用数据：应用层的报文

长度：整个UDP报文段的字节数

原理

  • UDP将从应用得到的数据附上源和目的端口号字段、长度、检验和，并发送给网络层；将网络层得到的数据解析交付给socket
  • 无连接：指UDP发送报文段前没有跟对面运输层握手
  • 差错检验功能：检查传输过程中比特是否变化，但也只能检测，无法恢复
    • 可能因链路中的干扰或者存储路由器时引入问题
    • 所有字（16bit）做循环加法，得到结果取反填入检验和
    • 检验时将所有字加起来，结果应为FFFF(16)FFFF_{(16)}

优点

  • 在应用层更精细（finer）控制数据的发送
  • 无需建立连接，也就不需维护连接状态
  • 分组首部开销小
  • 相比TCP没有拥塞控制、可靠数据传输等功能，时延小

缺点

  • 极端情况下，大量分组溢出，丢包率高，达不到目的地，还会使TCP（因为拥塞机制）减小速率
  • 无可靠通信（但可以在应用程序中实现）

TCP

  • 传输控制协议，Transmission Control Protocol

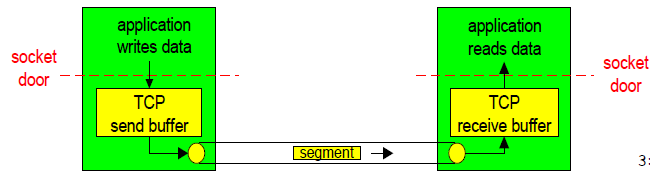

连接

  • 面向连接的（connection-oriented）：发送数据前必须先握手，发送预备报文段（preliminary segment），双方初始化TCP连接相关的状态变量（state variables），总共三次握手（three-way handshake），其中第一次客户发送的报文段没有payload，第三次有
  • 双全工服务（full-duplex service）：连接建立后数据可双向流动（flow）
  • 点对点（point-to-point）：no multicasting，连接中只有一对主机
  • 可靠、有序、流水线数据传输

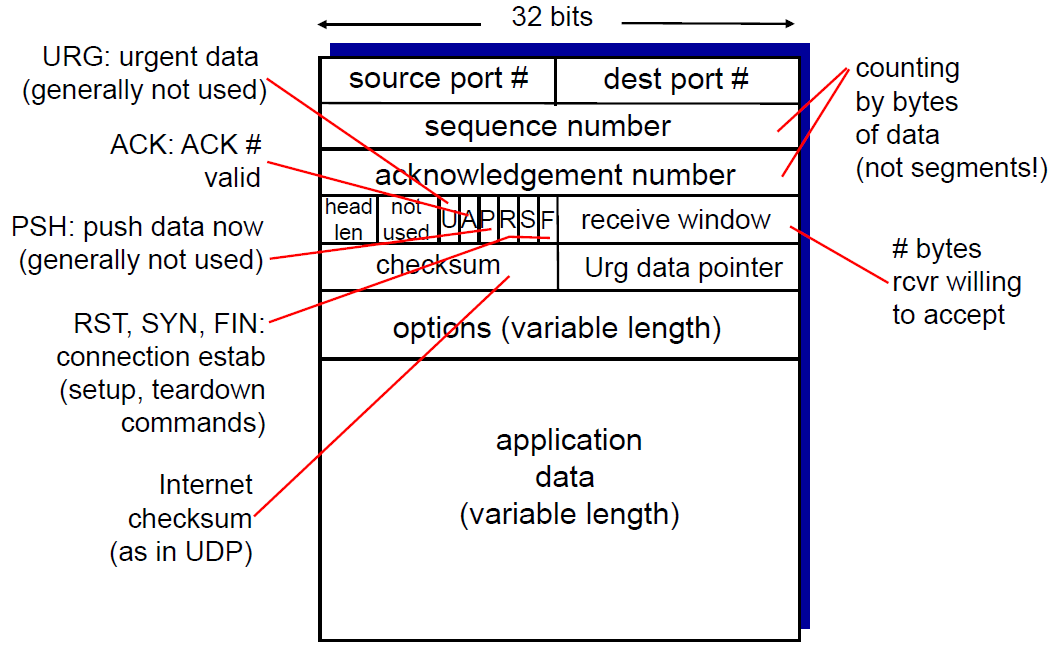

报文结构

  • 序号：报文段首字节的字节流编号，字节按MSS（最大报文段长度，Maximum Segment Size）分段
  • 确认号：期望收到的对面的字节流编号，采用累积确认，是否丢弃乱序包由编程人员决定，实践中会保留
  • 接收窗口：简写rcvr window，用于流量控制，指示愿意接受的字节数
  • 注：捎带（piggybacked）确认，比如Telnet中，收到数据时不着急发送ACK，稍等一会若有数据需要发送，将ACK和这个数据一包发走

往返时间（round trip time）和超时

  • 超时时间必须超过RTT，太短会导致不必要的重传，太长会放大丢包的影响
  • SampleRTTSampleRTT：某个报文段发出（交给网络层）到收到ACK的时间，不考虑重传的包，然而会波动
  • 估计RTT：每获得新SampleRTTSampleRTT 就更新，α\alpha 推荐值0.1250.125 ，这是一种指数加权移动平均（exponential weighted moving average）

EstimateRTT=(1−α)⋅EstimateRTT+α⋅SampleRTTEstimateRTT=(1-\alpha)\cdot EstimateRTT+\alpha\cdot SampleRTT

  • 偏差RTT：估算SampleRTTSampleRTT 偏离EstimateRTTEstimateRTT 的程度，β\beta 推荐值0.250.25

DevRTT=(1−β)⋅DevRTT+β⋅∣SampleRTT−EstimateRTT∣DevRTT=(1-\beta)\cdot DevRTT + \beta\cdot |SampleRTT-EstimateRTT|

  • 波动大时将估计RTT放大一些作为时间间隔，波动小时缩小一些，每得到新的EstimateRTTEstimateRTT 则更新公式：

TimeoutInterval=EstimatedRTT+4×DevRTTTimeoutInterval = EstimatedRTT + 4\times DevRTT

可靠数据传输

  • 无损坏、无间隙、非冗余、按序
  • 类似SR，但只有一个定时器：
    • 发送数据时没有定时器则开启
    • 重传（只会重传最小未确认报文段）后开启
    • 收到数据后如果还有没确认的报文段则开启，否则关闭
  • 因为累积确认，所以可以直接用ack更新窗口开端（前面的包就算没有ack，对面也一定收到了，不需要考虑重传）

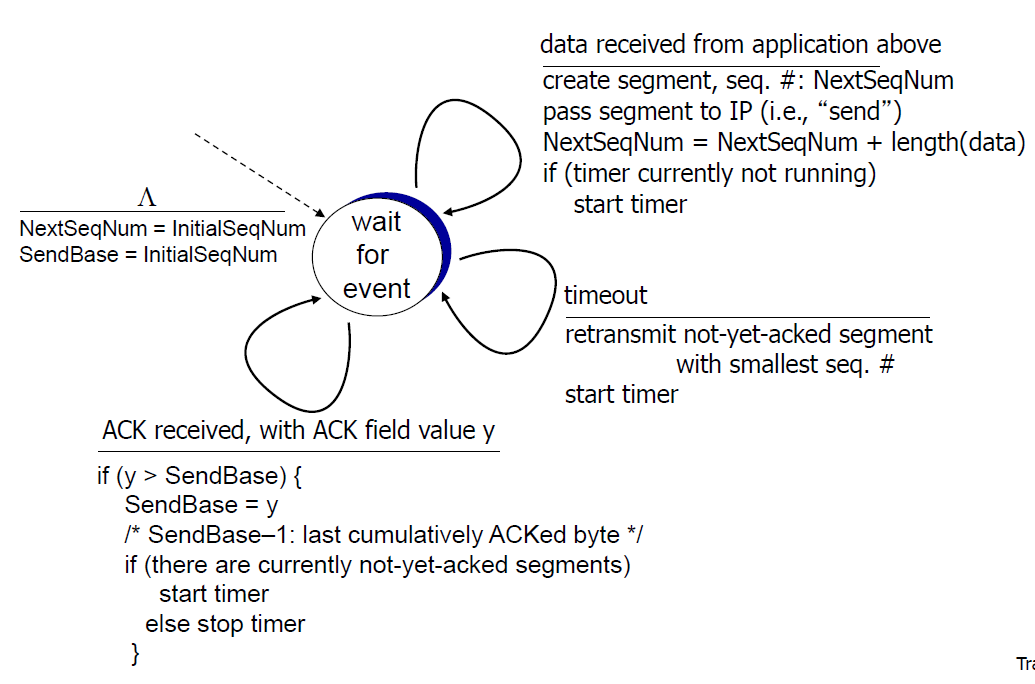

  • 简化版的发送方状态图：
  • 接收方的ACK，其中乱序时可能是冗余ACK也可能是填补了间隔开始部分的普通确认ACK：
flowchart TD
	接收方 -- 收到期望序号 --> 延迟ACK等待下一个期望序号一段时间 -- 超时则确认 --> 发送ACK
	延迟ACK等待下一个期望序号一段时间 --> 收到第二个 -- 立刻确认 --> 发送ACK
	接收方 -- 收到乱序发送期望间隔最小序号的ACK --> 发送ACK
  • 快速重传（fast transmit）：超时重发可能时间较长，收到3个冗余ACK就重传（貌似是实践经验，2次更可能是乱序，3次以上更可能丢包）

流量控制（flow control）

  • receiver controls sender, so sender won’t overflow receiver’s buffer by transmitting too much, too fast
  • 接收方维护rwndrwnd 在报文段中指示缓存空间
  • 当没有缓存时发送一个字节的报文段，接收方清空缓存并包含新的rwnd

连接管理

  • 客户请求建立连接，SYN置1，随机化选择初始序号
  • 服务器收到后选择自己初始序号，确认序号为客户的序号+1，SYN置1，发送SYNACK报文段
  • 客户收到SYNACK后分配缓存和变量，发送报文段（置确认序号为服务器初始序号+1），SYN置0，可以加入数据了
  • 为什么不是两次握手？各种延迟（比如传输已经关闭但数据还没到）、重传（传输完成后又建立一个）、乱序
  • 客户打算关闭时发送置FIN为1的报文段，服务器收到后回复ACK
  • 服务器打算关闭时发送FIN为1的确认报文段，客户收到后回复ACK
  • ACK都收到时两台主机资源释放

客户：

graph
	CLOSED -- 发送SYN尝试建立连接 --> SYN_SENT -- 接受SYNACK发送ACK --> ESTABLISHED -- 发送FIN等待关闭连接 --> FIN_WAIT_1 -- 接收ACK -->  FIN_WAIT_2 -- 接收FIN回复ACK --> TIME_WAIT -- 等待30s --> CLOSED

服务器：

graph
	CLOSED -- 套接字监听 --> LISTEN -- 接受SYN发送SYNACK --> SYN_RCVD -- 接收ACK --> ESTABLISHED -- 接收FIN发送ACK --> CLOSE_WAIT -- 发送FIN --> LAST_ACK -- 接收ACK --> CLOSED

拥塞控制

  • receiver controls sender, so sender won’t overflow receiver’s buffer by transmitting too much, too fast

  • 性质：加性增，乘性减，AIMD，Additive Increase Multiplicative Decrease，当TCP发送方感受到端到端路径无拥塞时就线性的增加其发送速度，当察觉到路径拥塞时就乘性减小其发送速度

  • cwndcwnd ：发送方维护的拥塞窗口长度

  • ssthreshssthresh：慢启动阈值

  • 发送速率rate≈cwndRTT(bytes/sec)rate\approx\frac{cwnd}{RTT}(bytes/sec)

慢启动（Slow Start）

  • 超时：cwnd=1MSS,ssthresh=cwnd/2cwnd=1MSS,ssthresh=cwnd/2 ，重传分组，进入慢启动状态

  • ACK冗余33：ssthresh=cwnd/2,cwnd=ssthresh+3MSSssthresh=cwnd/2,cwnd=ssthresh+3MSS ，进入快速恢复状态

慢启动状态

  • 初始cwnd=1MSScwnd=1MSS，每确认一个报文段cwnd+=1MSScwnd+=1MSS ，即以指数增长
  • 超过ssthreshssthresh：进入拥塞避免状态

快速恢复状态

  • 冗余ACK：cwnd+=1MSScwnd+=1MSS
  • 得到新的ACK：cwnd=ssthreshcwnd=ssthresh

拥塞避免

得到新的ACK：cwnd+=MSS/cwnd⋅MSScwnd+=MSS/cwnd\cdot MSS

TCP Tahoe & TCP Reno

上面给的是Reno，Tahoe不管是超时还是3个冗余都是恢复到慢启动开始指数增长，到阈值线性增长

宏观吞吐量（throughput）

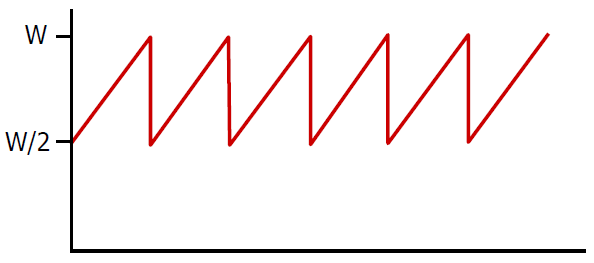

窗口长度w

TCPthruputave=34WRTT(bytes/sec)TCPthruput_{ave} = \frac{3}{4}\frac{W}{RTT}(bytes/sec)

高带宽路径的平均吞吐量

TCPthruputave=1.22×MSSRTTL(bytes/sec)TCPthruput_{ave} = \frac{1.22\times MSS}{RTT\sqrt{L}}(bytes/sec)

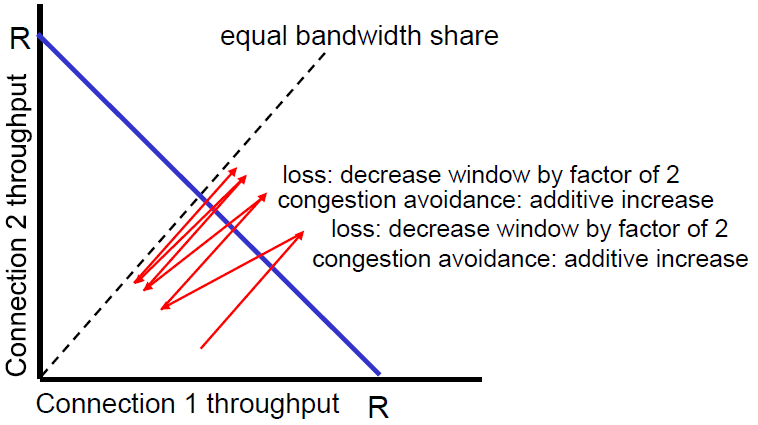

公平性

吞吐量和应等于RR ，指数增长会使得和超过R（直线沿45°走），引起丢包，减小窗口，和减少（直线沿丢包的那个点与远点的连线走）
